1.1　风流参数与对流换热控制方程

风流为具有一定速度的空气，空气中又往往含有水蒸气，为简化计算，本文将风流场浓缩至隧道衬砌边界处，如图1。

图1全屏查看

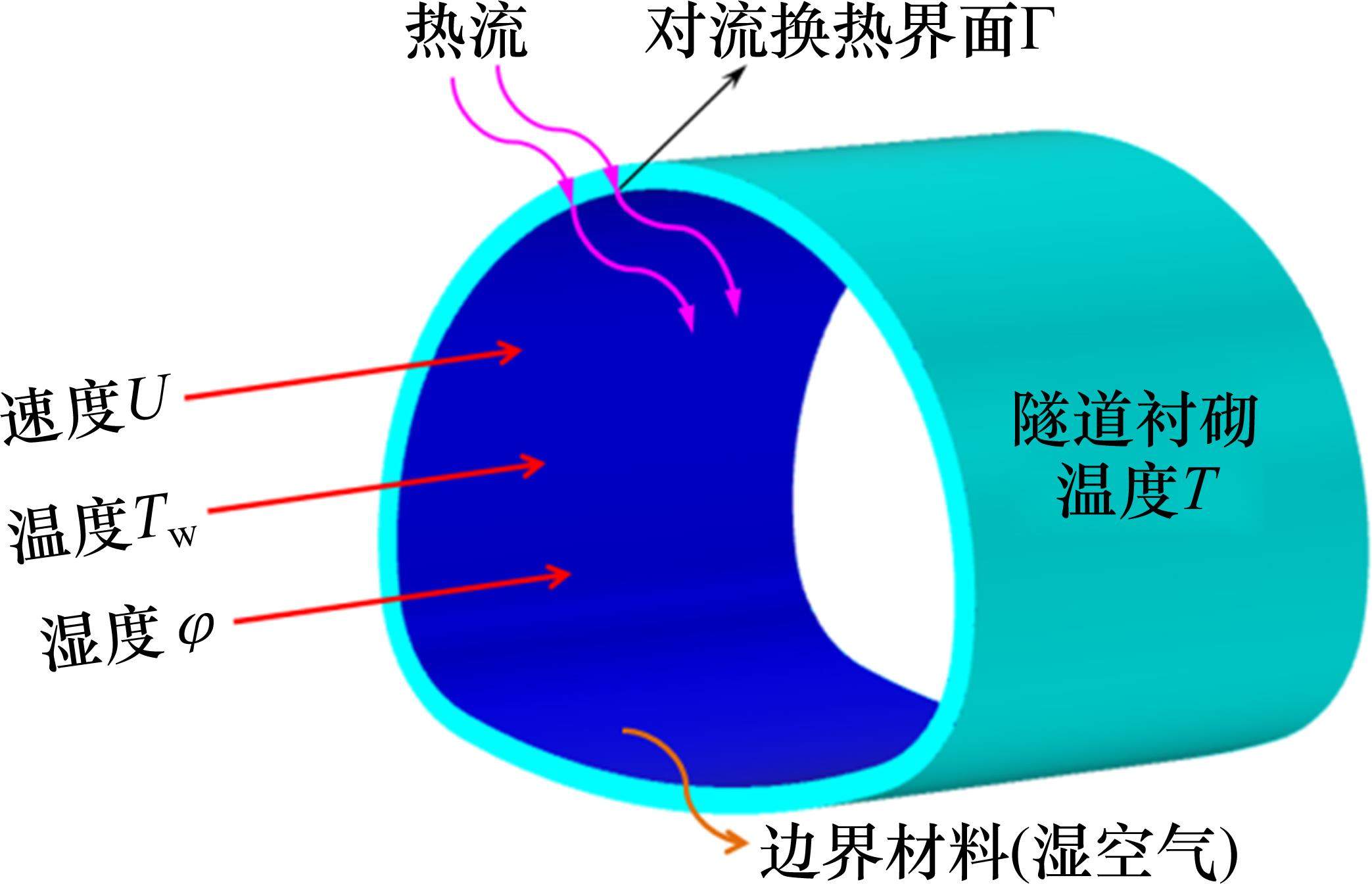

风流与隧道衬砌对流换热示意图

通过定义其温度、湿度、风速、热物性参数进行指代。温度即外界环境温度，湿度为相对湿度，风速为垂直隧道断面的速度。湿空气热物性参数——密度、恒压热容、动力黏度、导热系数分别可由式(1)、式(4)、式(7)、式(10)计算^[18]。

(1)

式中：ρ_ma为湿空气的密度，kg/m³；p_ma为空气总压力，Pa；R_da为干空气的气体常数，在数值上相当于质量为1 kg的干空气在可逆定压加热过程中温度每升高1 K时对外所做的膨胀功，取287 J/(kg∙K)；T_w为湿空气的温度，K；d为湿空气的含湿量，g/kg，可表示为：

(2)

式中：φ为湿空气相对湿度，%；p_s(t_w)为湿空气摄氏温度t_w(℃)时的水蒸气饱和压力：

(3)

式中：。

(4)

式中：c_p,ma为湿空气的定压比热容，J/(kg∙K)；c_p,da、c_p,v分别为干空气和水蒸气的定压比热容，J/(kg∙K)，其含义是质量为1 kg的气体在定压条件下温度升高1 K所吸收的热量，由式(5)、式(6)计算。

(5)

(6)

(7)

式中：μ_ma为湿空气的动力黏度，kg/(m∙s)；M_da、M_v分别为干空气和水蒸气的分子量，取28.97和18.02；μ_da、μ_v分别为干空气和水蒸气的动力黏度，kg/(m∙s)，由式(8)、式(9)计算。

(8)

(9)

(10)

式中：λ_ma为湿空气的导热系数，W/(m∙K)；λ_da为干空气的导热系数，W/(m∙K)，；λ_v为水蒸气的导热系数，取0.025 W/(m∙K)；A_da,v、A_v,da分别是干空气和水蒸气的结合因子，其表达式为：

(11)

(12)

当环境冷空气吹入隧道时，将与衬砌表面发生强烈的对流换热，根据Fourier导热定律、牛顿冷却定律以及能量守恒定律，对流换热控制方程可表示为：

(13)

式中：λ_l为衬砌的导热系数，W/(m∙K)；T为衬砌的温度，K；Γ为对流换热界面；∂T/∂n表示T沿边界Γ上的单位外法线方向n的方向导数，K/m；h为对流换热系数，W/(m²∙K))，计算表达式为^[19]：

(14)

式中：D为水力直径，m；D=4×隧道横截面面积/隧道横截面周长；μ_s为μ_ma取衬砌壁温计算得到的值；Re为雷诺数，Re=ρ_maUD/μ_ma，U为风流速度；pr为普朗特数，pr=μ_mac_p,ma/λ_ma。

1.2　温度场与围岩水分场控制方程

衬砌内部不考虑水分迁移和水冰相变，那么其内能变化量(增加)等于流入的净热量，得到温度控制方程^[20]：

(15)

式中：ρ_l为衬砌的密度，kg/m³；c_p,l为衬砌的定压比热容，J/(kg∙K)；t为时间，s；为哈密顿算子，。

围岩内部因发生水分迁移和水冰相变，其能量方程与含水量和相变潜热有关，同理可得温度控制方程为^[20]：

(16)

式中：T₁为围岩的温度，K；L为水冰相变潜热，取334.56 kJ/kg；ρc(θ)为围岩的体积热容量，J/(m³∙K)；λ(θ)为围岩的导热系数，W/(m∙K)，其分别可由式(17)、式(18)计算得到^[14]。

(17)

(18)

式中：ρ_w、ρ_i、ρ_s分别为水、冰、围岩骨架的密度，kg/m³；c_w、c_i、c_s分别为水、冰、围岩骨架的比热容，J/(kg∙K)；θ_w、θ_i、θ_s分别为围岩的体积含水率、含冰率、饱和含水率，%；λ_w、λ_i、λ_s分别为水、冰、围岩骨架的导热系数，W/(m∙K)。

围岩在冻结时，未冻部分中的水分将向冻结面迁移，导致冻结区域内水分增加，假设水分迁移遵循达西定律，根据质量守恒定律，得到围岩水分场控制方程^[20]：

(19)

式中：D(θ_w)为冻土中水的扩散率；k(θ_w)为重力影响下的非饱和围岩渗透系数，m/s，其表达式分别为：

(20)

(21)

式中：I为冰对水分迁移阻滞作用的阻抗因子，；k_s为饱和围岩的渗透系数，m/s；l为VG滞水模型参数；S为相对饱和度， ，θ_r为围岩的残余含水率；c(θ_w)为基质势变化引起含水量变化的比水容量，表达式为：

(22)

式中：a₀、m为模型参数。

为求解上述控制方程，需引入固液比B(T₁)的表达式^[20]，其为围岩中体积含冰率与含水率的比值：

(23)

式中：T_f为围岩冻结温度，K；B为常数，与围岩的性质和含盐量有关，徐敩祖根据试验测得砂土取值0.61，粉土取0.47，黏土取0.56。

1.3　隧道冻胀力控制方程

隧道围岩在冻结过程中，由于水分迁移的作用，在垂直热流方向上产生冰透镜体，随着热量的不断流出，冻结锋面向外推移，冰透镜体不断生长，导致热流方向产生的冻胀变形远大于热流正交方向，呈现出正交各向异性冻胀变形的特征，其冻胀应变分量如式^[4]。

(24)

式中：x、y为横纵坐标值；ξ为围岩冻胀变形的正交各向异性系数；ν为围岩泊松比；ε_v为围岩冻胀体应变，即水变成冰产生的体积应变：

(25)

其中，S₀为围岩初始相对饱和度。

根据Hooke定律，围岩应力应变关系为：

(26)

式中：C为弹性矩阵；ε为弹性应变；ε0为冻胀应变。

隧道冻胀力为衬砌与围岩交接处，垂直于接触面的应力^[21]，其表达式为：

(27)

式中：σ_f为法向应力，取正值为冻胀力；σ_x、σ_y、σ_xy为总应力σ对应的分量；(n_x, n_y)为衬砌与围岩接触面的单位法向量。

2.1　几何建模与计算参数

为验证模型的正确性，选取青海省青沙山隧道ZK33+970处的一半断面，进行上述风热水力耦合计算。断面几何如图2，衬砌厚度0.45 m，围岩等级为V级^[17]，采用COMSOL Multiphysics有限元进行几何建模、划分网格，为保证计算精度的要求，对围岩冻结圈内网格进行了适度加密，网格单元数共7 072个。

图2全屏查看

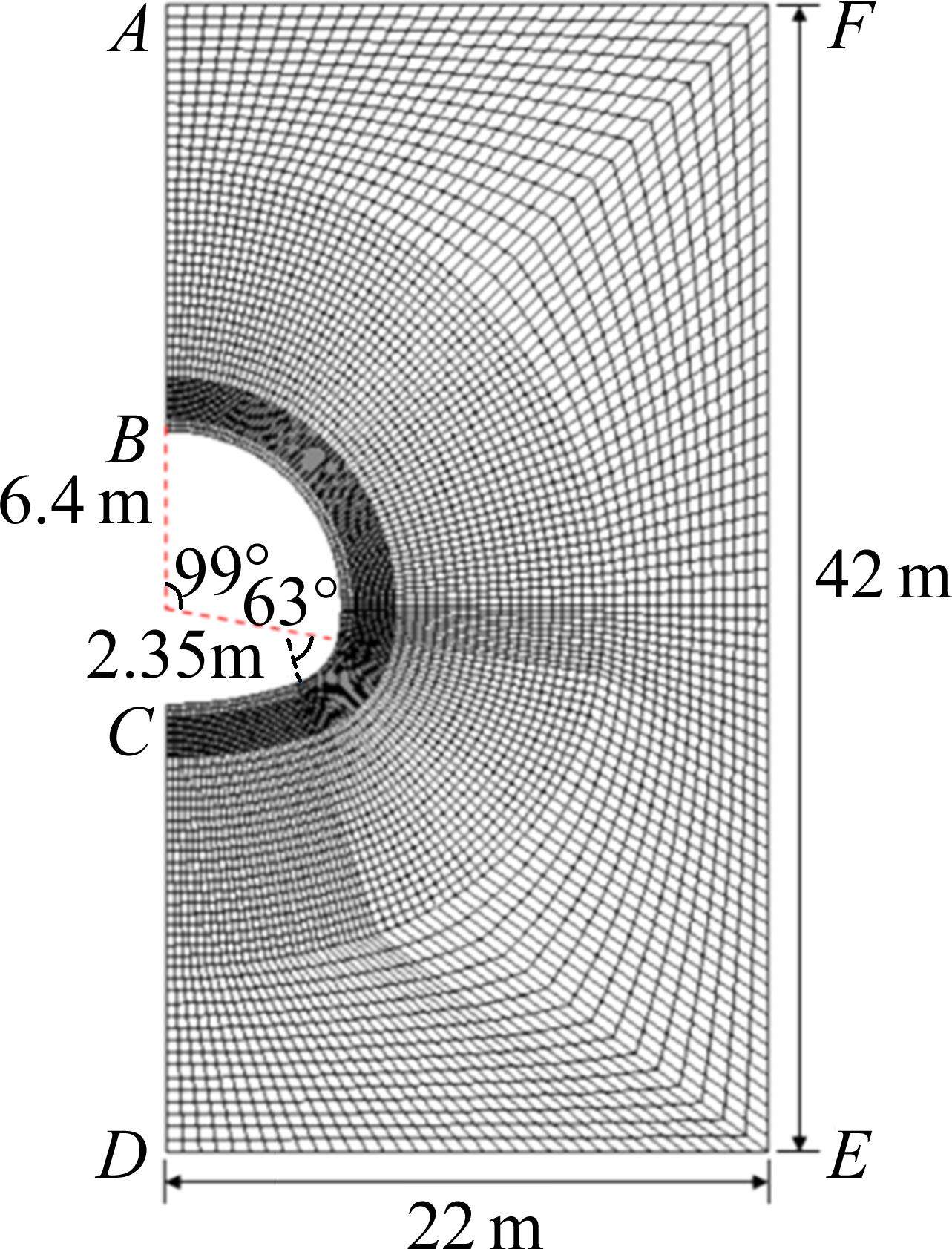

青沙山隧道ZK33+970断面几何及其网格划分

计算参数参考相关文献[2, 4, 13-20]，如表1所示。

2.2　边界条件与初始值

根据气象资料，当地年平均风速为1.64 m/s^[22]，空气湿度为57.8%^[23]。由于选取的隧道断面与洞口较近，因此以洞口气温作为本次研究的风流温度，根据文献[24]查得洞口气温为：

(28)

因风流对围岩影响范围有限，忽略围岩初始温度在尺寸上的变化，围岩与衬砌初始温度均为2.9 ℃^[4]，围岩初始相对饱和度S₀取0.999(孔隙中全为水)。图2中AB、CD为对称边界，BC为自由位移边界，AF、EF、DE为温度场与水分场的零通量边界，同时作为力场中的辊轴约束边界。衬砌与围岩之间无水分迁移，接触面设为渗流零通量边界。鉴于力场中重点关注围岩对衬砌的冻胀力，忽略初始地应力、开挖与重力的影响，因此将初始应力场与位移场均设置为0。

2.3　结果对比

针对上述围岩温度场和水分场控制方程组，本文运用COMSOL Multiphysics有限元的系数形式偏微分方程接口进行求解，风流与衬砌对流换热采用固体与流体传热接口，衬砌与围岩接触界面设置狄利克雷边界条件(指定温度)，在固体力学中输入冻胀应变，即可实现风热水力耦合的瞬态数值求解，计算容差设置为0.001，步长10 d，共3 650 d。

选取最大深度的冻结圈如图3(a)，从衬砌的温度可以看出，此时发生在气温由负温过渡至正温时。冻结圈深度：仰拱>拱顶>拱脚。衬砌温度减小程度与其几何曲率息息相关，曲率越大处，热量传递速率越小，温度变化也越小，便发生了不均匀传热现象，导致冻结圈深度并不一致。冻结圈平均深度1.01 m，此结果与黄继辉等^[17]在现场测得的最大冻深1.22 m基本相符。

图3全屏查看

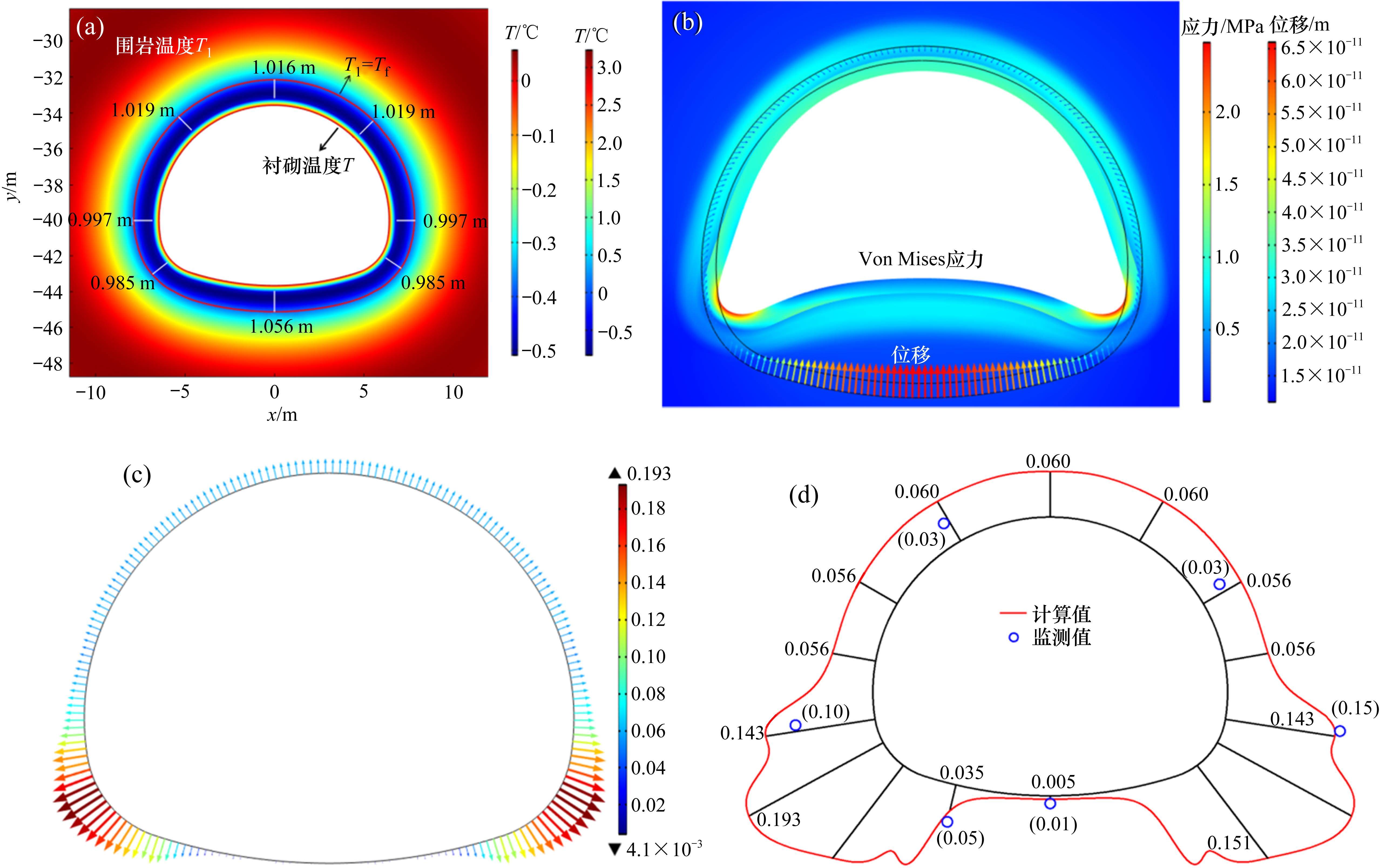

青沙山隧道冻结圈、Von Mises应力、位移、冻胀力计算结果

冻结圈深度最大时，冻胀力也达到最大值，文献[7, 21]中的解析解也说明了这一点，提取相应冻胀力如图3(c)，冻胀力大小：拱脚>拱顶>仰拱，与黄继辉等^[17]在该隧道断面现场监测的数据进行对比(图3(d))，吻合良好。冻胀力如此分布，是因为拱脚传热速率慢，导致拱脚处因温降产生的冻胀力较小，然而拱顶与仰拱因温降产生的冻胀力大，上下挤压衬砌，使拱脚处衬砌向围岩侧挤压(图3(b))，导致拱脚衬砌外边界法向应力变大，拱脚中部尤甚，拱脚上部、下部稍弱，从而在拱脚处形成“凸”字形的冻胀力。仰拱由于其刚度较小，再则温降在此处引起的冻胀力较大，与拱顶、拱腰冻胀共同作用下，变形较大(图3(b))，应力释放较大，导致仰拱最终冻胀力仅0.005 MPa(现场0.01 MPa)。上述计算结果表明，本文所建立的风热水力耦合模型合理可靠，可推广适用于寒区隧道工程。

3.1　风流持续时间的影响

风流持续时间代表着空气与衬砌对流换热的时间长短，为探究其对隧道冻胀力的影响，依旧以青沙山隧道为背景，假定风流湿度、速度、温度分别取定值50%、2 m/s、-10 ℃，计算得到风流持续时间分别为20，40和60 d的温度场、冻结圈、相对饱和度变化量，如图4，衬砌外边界法向应力和拱脚、拱顶、仰拱冻胀力，如图5。

图4全屏查看

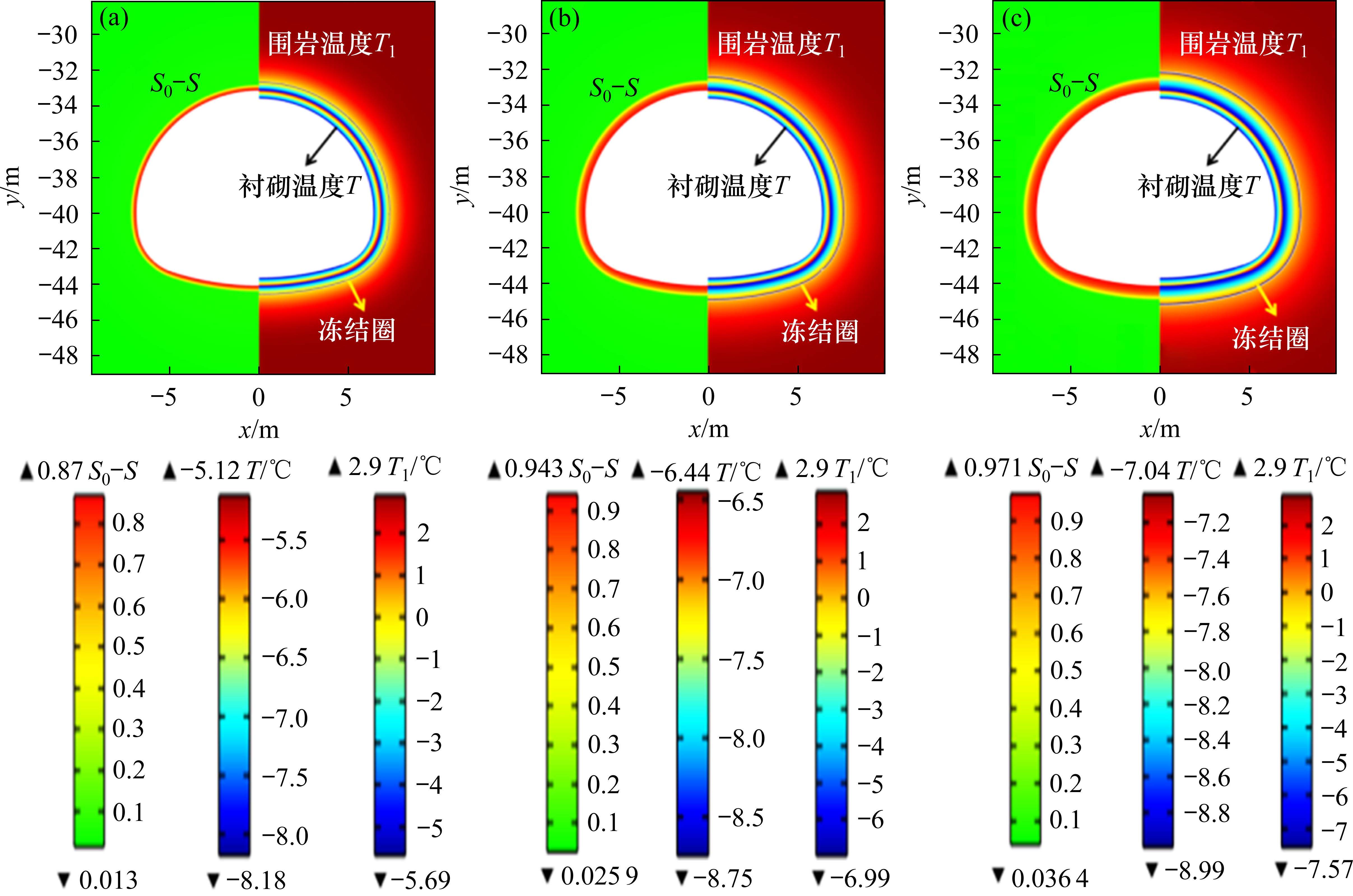

风流持续时间对温度场、冻结圈及相对饱和度变化量的影响(φ=50%，U=2 m/s，t_w=-10 ℃)

图5全屏查看

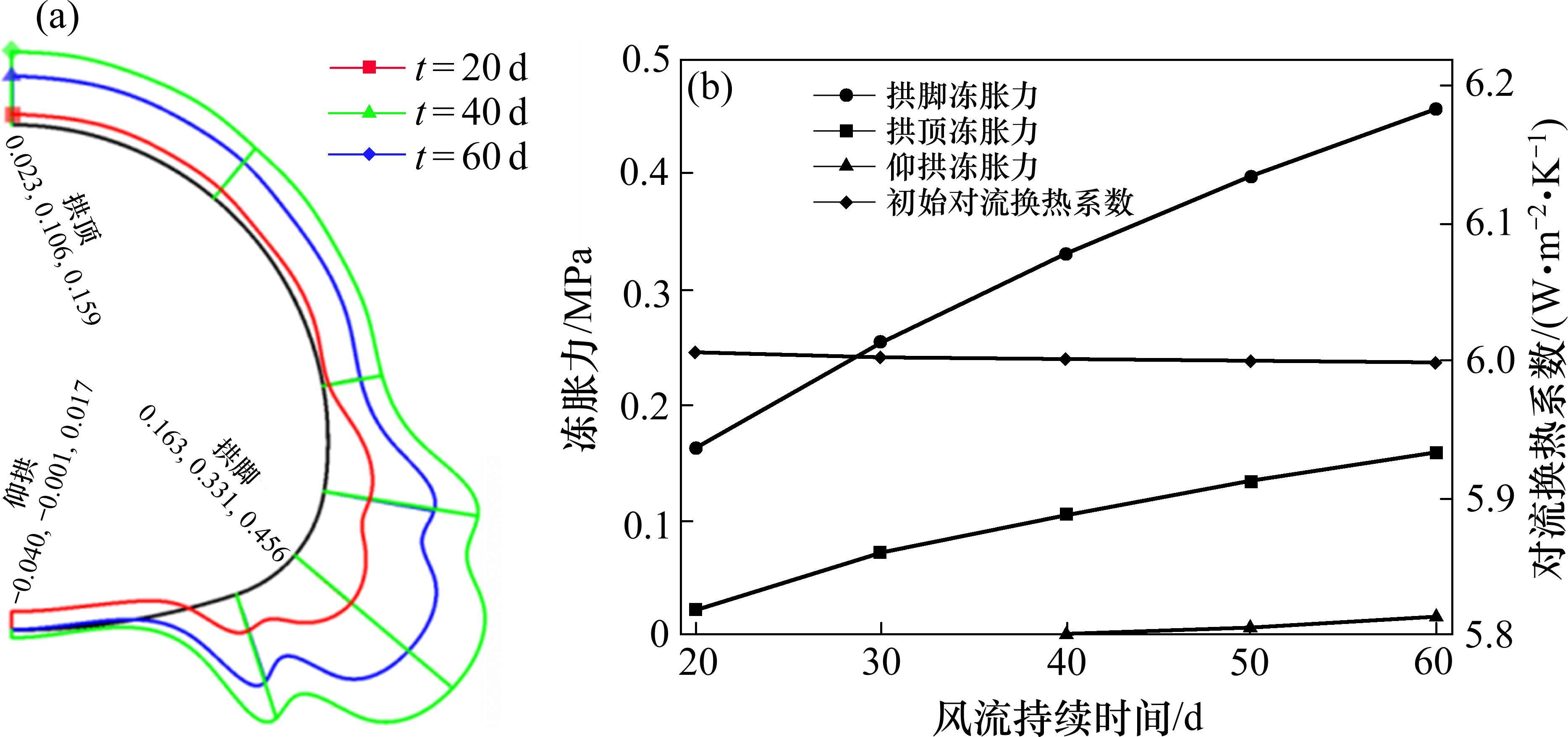

风流持续时间对衬砌外边界法向应力及拱脚、拱顶、仰拱冻胀力的影响(φ=50%，U=2 m/s，t_w=-10 ℃)

由图4可知，几何曲率带来的不均匀传热现象，风流温度持续在-10 ℃比风温随三角函数变化的情况更加明显，曲率最大的拱脚处温度相对较高。衬砌温度和围岩温度随着时间的增长均在减小，围岩温度影响范围和冻结圈的深度则逐渐增加，随着冻结圈内水分发生冻结，导致了相对饱和度变化量(S₀-S)变大，其最大值由20 d时的0.870增至60 d时的0.971，值得注意的是，其最小值也由20 d时的0.013增至60 d时的0.036，这是非冻结区水分向冻结区域迁移导致的结果。

由图5(a)可知，仰拱温降引起的冻胀力不足以弥补其变形带来的应力释放时，将产生负的法向应力(拉应力)，如t=20 d时，产生了0.04 MPa的拉应力。法向应力整体表现为：拱脚>拱顶>仰拱。随着风流持续时间的增长，衬砌外边界法向应力均在增加。

衬砌外边界法向应力的正值形成了冻胀力，取不同风流持续时间的拱脚最大冻胀力(后简称拱脚冻胀力)、拱顶冻胀力、仰拱冻胀力得到图5(b)，由图5(b)可知，冻胀力：拱脚>拱顶>仰拱，拱脚、拱顶、仰拱冻胀力均随着风流持续时间的增加而增加，冻胀力增长速率：拱脚>拱顶>仰拱，但增长速率均在减小，分析源于对流换热系数随着时间的增长有略微的减小。在20 d至60 d的过程中，拱脚、拱顶冻胀力分别增长了0.293 MPa、0.136 MPa，仰拱冻胀力在第40 d时才开始形成，至60 d时，冻胀力达0.017 MPa。

3.2　风流湿度的影响

为研究风流湿度对冻胀力的影响，假定风流持续时间、速度、温度分别取定值60 d、2 m/s、-10 ℃，同理可得风流湿度分别为0、25%、50%、75%、100%的衬砌外边界法向应力与拱脚、拱顶、仰拱冻胀力，如图6(法向应力展示湿度为25%、50%、75%时的结果)。

图6全屏查看

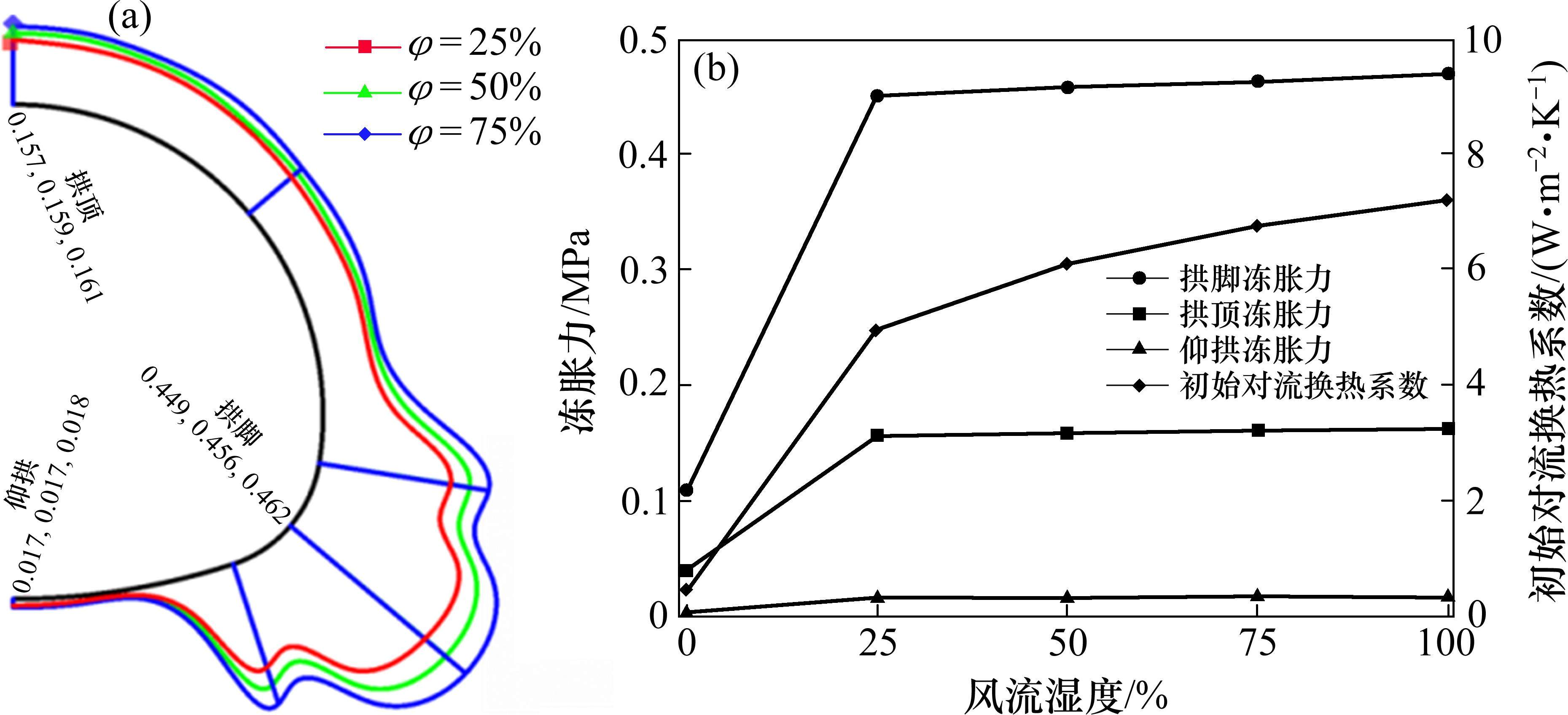

风流湿度对衬砌外边界法向应力及拱脚、拱顶、仰拱冻胀力的影响(t=60 d，U=2 m/s，t_w=-10 ℃)

由图6(a)可知，衬砌外边界法向应力均为正值，即为冻胀力，其形状表现及形成原理同2.3节。随着风流湿度的增加，冻胀力随之增加，增加幅度：拱脚>拱顶>仰拱，从图6(b)可知，当湿度为0时，拱脚、拱顶、仰拱冻胀力分别为0.109，0.04和0.004 MPa，冻胀力较小，但当湿度为25%时，拱脚、拱顶、仰拱冻胀力分别迅速增至0.449，0.157和0.017 MPa，而后虽然平稳增加，但增加量极少，湿度为100%时，较25%时增加分别为0.019，0.006和0.001 MPa，这说明当空气含湿度很低时，即可迅速增加冻胀力，这是因为空气含湿迅速改变了其换热系数，而后增加湿度对冻胀力的增加有限。湿度0%～25%，拱脚冻胀力的变化幅度大于其他两处，这是因为此阶段对流换热系数快速增大，换热程度急剧增强，结合2.3节中各处冻胀力形成机理可知，换热程度的增强加剧了拱脚冻胀力的增长。

3.3　风流速度的影响

为研究风流速度对冻胀力的影响，假定风流持续时间、湿度、温度分别取定值60 d、50%、-10 ℃，同理可得风流速度分别为0，1，2，3和4 m/s的衬砌外边界法向应力与拱脚、拱顶、仰拱冻胀力，如图7(法向应力展示速度为1，2和3 m/s时的结果)。

图7全屏查看

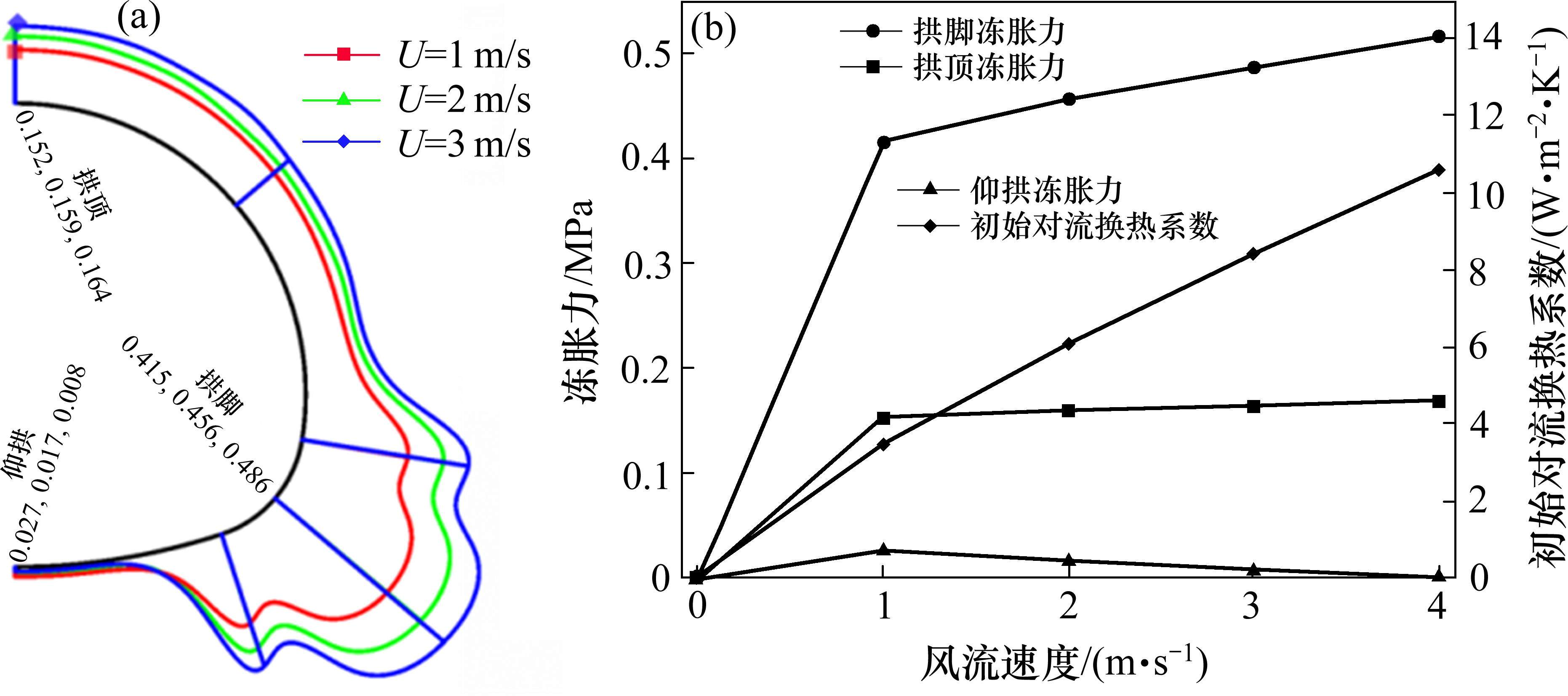

风流速度对衬砌外边界法向应力及拱脚、拱顶、仰拱冻胀力的影响(t=60 d，φ=50%，t_w=-10 ℃)

由图7(a)可知，衬砌外边界法向应力的形状表现及形成原理同2.3节，结合图7(b)可知，在风速为0时，冻胀力为0，这是因为此时对流换热系数根据式(14)计算为0.008 W/(m²∙K)，60 d内，围岩根本达不到负温。当风速达到1 m/s时，拱脚、拱顶、仰拱冻胀力分别迅速增大为0.415，0.152和0.027 MPa，此阶段对流换热系数上升较快，当风速大于1 m/s时，拱脚、拱顶冻胀力增幅明显减弱，增幅稳定，拱脚增幅依旧大于拱顶增幅，而仰拱由于变形释放冻胀力，使得冻胀力逐渐减小。

3.4　风流温度的影响

为研究风流温度对冻胀力的影响，假定风流持续时间、湿度、速度分别取定值60 d、50%、2 m/s，同理可得风流温度分别为0，-5，-10，-15，和-20 ℃的衬砌外边界法向应力与拱脚、拱顶、仰拱冻胀力，如图8(法向应力展示温度为-5，-10 和-15 ℃时的结果)。

图8全屏查看

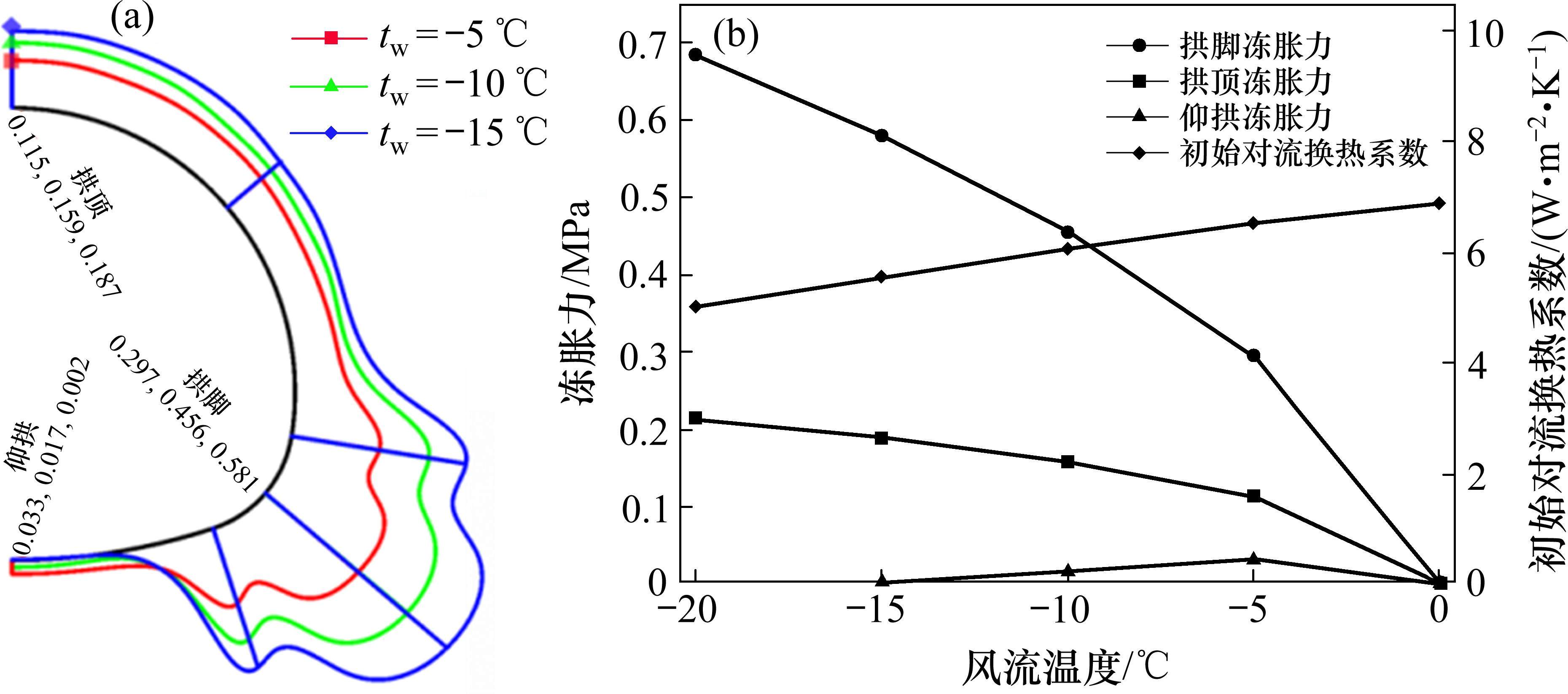

风流温度对衬砌外边界法向应力及拱脚、拱顶、仰拱冻胀力的影响(t=60 d，φ=50%，U=2 m/s)

由图8可知，风流温度引起的冻胀力变化与风流速度对冻胀力的影响如出一辙，0 ℃至-5 ℃，冻胀力增幅较大，增幅程度与冻胀力大小：拱脚>拱顶>仰拱。增幅在-5 ℃时出现拐点，明显减小，而后减小温度对拱脚、拱顶冻胀力的增幅影响逐渐减弱，通过式(14)分析，得知温度越低，湿空气导热系数越小，导致换热系数随之减小，从而温度降低对冻胀力增大的作用会略有减弱。

3.5　影响因素敏感性分析

为判定风流持续时间、湿度、速度、温度对冻胀力的影响程度，根据正交试验的原理，选取各因素基础参数值分别为40 d、50%、2 m/s、-10 ℃，然后在基础参数值的基础上上下浮动50%，形成4因素3水平正交表 L₉(3×4)，以拱脚处的冻胀力最大值作为评价指标，得到正交表设计方案与冻胀力最大值计算结果见表2，极差计算结果见表3。

由表3可知，隧道冻胀力最大值正交试验结果表明，各影响因素的敏感程度依次为风流持续时间(0.278)、风流温度(0.216)、风流速度(0.034)、风流湿度(0.026)。风流持续时间>风流温度，与文献[15]以背后衬砌温度或冻结深度作为评价指标得出的结果相左，是因为在时间广度上，其增加了水分迁移的数量又影响着温度的分布，双重效应下，对冻胀力影响显著。风流速度与风流湿度对指标的敏感度相对弱一个数量级。

由此可见，风流持续时间与风流温度对隧道冻胀力的影响显著，为防止冻胀产生，应该首先着手控制隧洞内冷空气与隧道壁对流换热的时间，及其导致的水分迁移，同时改变洞内空气温度，已有隔热门、空气幕、深埋排水沟、地下换热器泵技术、电伴热等防冻措施说明了这一点。对于敏感度较低的风流速度与风流湿度控制在较低时，对于减少冻胀力同样效果明显，例如：敷设隔离式保温层，封闭隔离式保温层内空气，内设隔板阻断流通，保持内部空气干燥等。
