logo
Research article2025-02-26

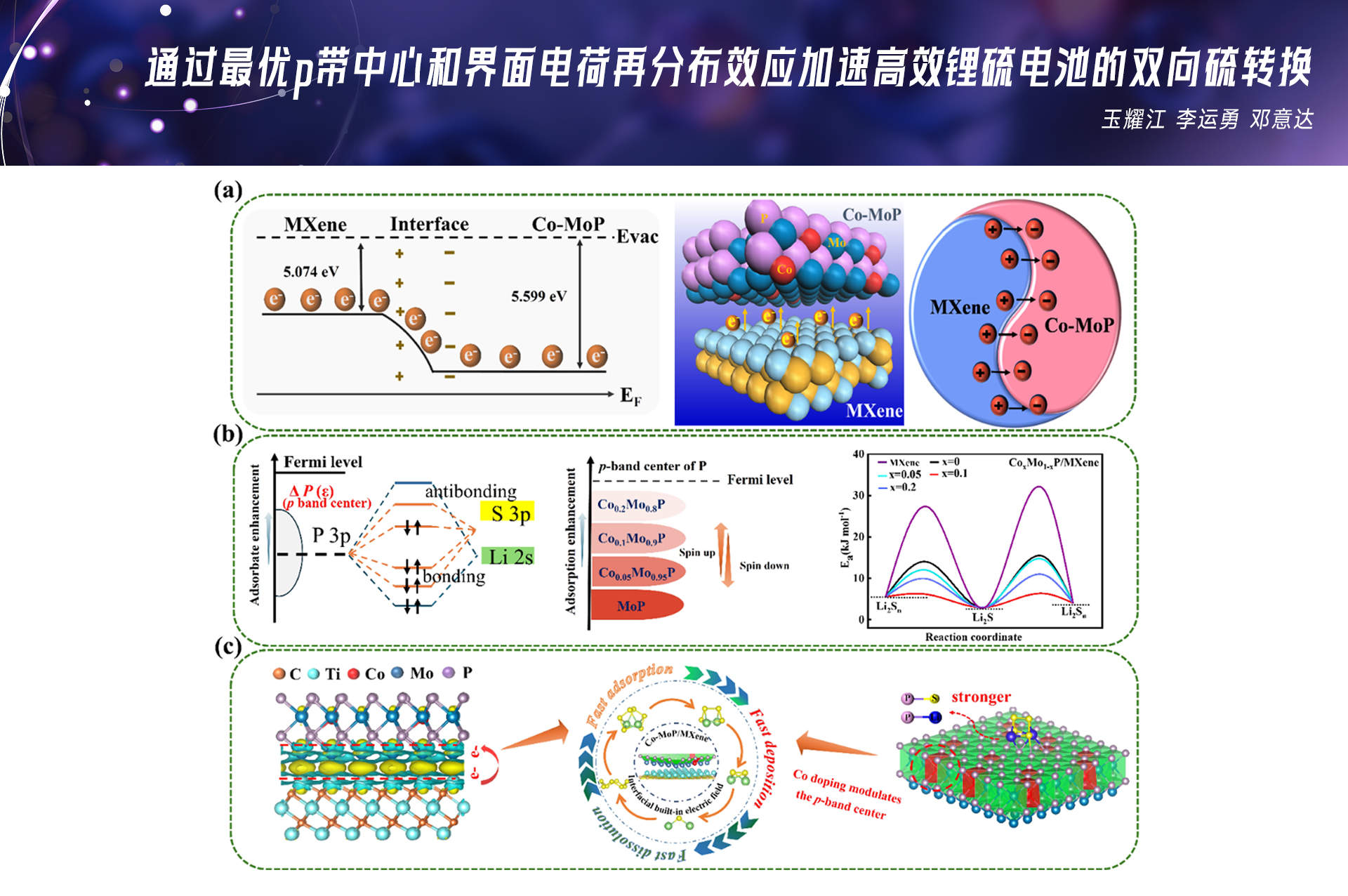

Accelerating Dual-directional Sulfur Conversion through Optimal p-Band Centers and Interfacial Charge Redistribution for High-Efficiency Li-S Batteries
Li Yunyong，Deng Yida，Yu Yaojiang，Wa Xinying，Zhou Weiliang，Li Zhenghui，Yue Liguo，Feng Jialiang，Shao Zhuhang，Li Wenwu
Research article2024-11-01

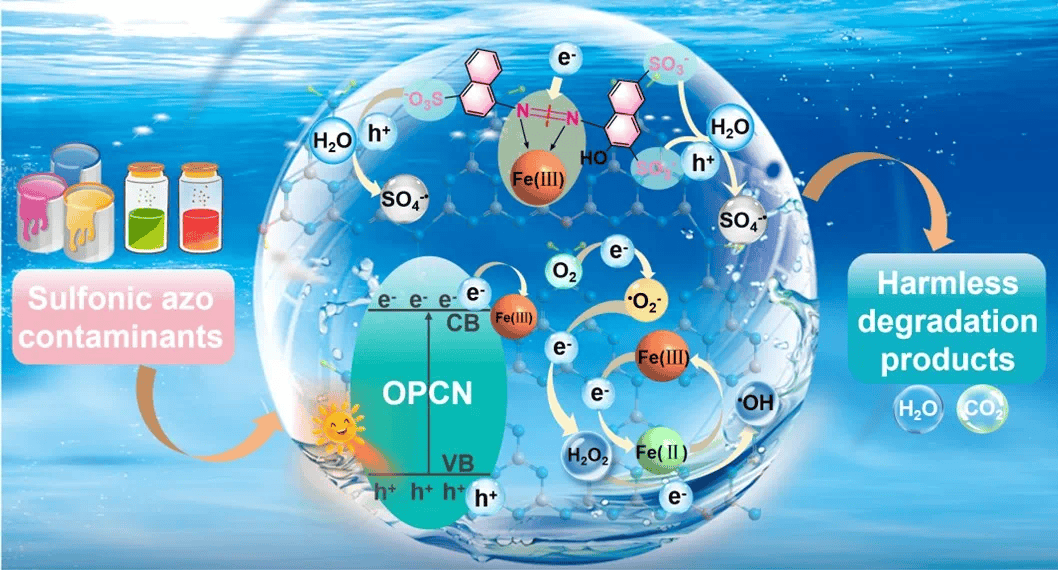

Atomically dispersed Fe boosting elimination performance of g-C3N4 towards refractory sulfonic azo compounds via catalyst-contaminant interaction
Xu Jing，Liang Puying，Wang Zhouping，Liao Shiyu，Lou Yang，Zhang Jiawei，Pan Chengsi，Zhu Yongfa
研究文章2024-12-26
衬板改型优化钢球轴向空间分布及改善磨矿效果的数值模拟研究
针对磨矿能耗和钢耗高、磨矿产品特性差的问题，提出一种通过衬板改型优化钢球轴向空间分布及改善磨矿效果的方法。基于离散元法系统地对不同衬板结构、衬板组合与转速率对钢球在筒磨机内部轴向空间分布的影响进行研究。研究结果表明：在转速率相同时，衬板结构影响钢球的运动状态，其中提升条面角为75°衬板结构的累积动能最大；衬板组合影响钢球的轴向空间分布与磨机的运行功率，其中提升条面角为90°-75°-45°-45°的衬板组合对应的钢球轴向离析效果最好；对于特定的衬板组合，转速率对钢球的轴向空间分布与磨机的运行功率有显著影响，并且存在1个最优转速率。本研究通过调整衬板结构与组合来实现优化钢球轴向空间分布并确定最优转速率，为高效节能选择性磨矿提供新的思路。
肖庆飞，周强，汪轶凡，刘向阳，金赛珍，郑超，王庆凯
研究文章2024-12-26
高纯钛精矿的制备及其强化分离机制研究
随着国家“双碳”战略的实施，传统的硫酸法钛白生产工艺因其能耗高、环境污染大等弊端已亟需转型升级，绿色、低碳的氯化法钛白工艺正受到前所未有的重视。然而，我国钛铁矿资源具有原矿品位低、嵌布粒度小、杂质质量分数高的特点，钛精矿TiO2品位普遍为47.0%左右，难以作为氯化法钛白生产的原料。为制备满足氯化法钛白生产的高品质钛精矿，本文以普通钛精矿为研究对象。为强化钛铁矿与脉石矿物的可浮性差异，在浮选前对钛精矿进行硫酸浸出预处理。对浸出液离子进行光谱分析(ICP)。研究结果表明：钛精矿中TiO2品位为47.72%，有害杂质主要为SiO2、Al2O3、MgO和CaO，其质量分数分别为2.88%、1.13%、4.78%、0.36%；钛精矿中的主要脉石矿物为绿泥石、钛辉石以及镁黄长石；当硫酸预处理时间为30 min时，Fe、Mg、Ca、Ti元素的溶出量分别为3.52、2.76、1.86、0.03 mg/g；硫酸预处理后的钛精矿表面电位在整个pH范围内呈现出明显的负移；硫酸预处理后钛精矿表面Ti、Fe元素质量分数增加而Mg、Ca元素质量分数降低；硫酸预处理后的钛精矿扩大了目的矿物与脉石矿物表面活性位点数的差异；采用一粗一精浮选工艺流程，制备出TiO2品位为51.21%、FeTiO3纯度为97.28%的高纯钛精矿。本研究揭示了硫酸预处理过程中表面溶蚀行为、离子迁移规律、强化分离的作用机理，可为钛白工艺绿色、低碳生产提供借鉴。
陈攀，戴川，王洪彬，孙伟
研究文章2024-12-26
滑石表面多糖类抑制剂作用机理的密度泛函理论和分子动力学研究
通过密度泛函理论(DFT)计算、分子动力学(MD)模拟以及浮选试验，研究普鲁兰多糖、羧甲基纤维素、羧甲基壳聚糖、羧甲基瓜尔胶这4种抑制剂与滑石表面作用机制，考察抑制剂对滑石亲疏水性的影响。研究结果表明：在浮选试验中，普鲁兰多糖对滑石纯矿物及高滑石铜硫矿都表现出了良好的抑制效果，当普鲁兰多糖用量为400 g/t时，滑石纯矿物的回收率为15.43%、铜硫矿的滑石回收率为11.24%。羧甲基壳聚糖和普鲁兰多糖的HOMO轨道与滑石的LUMO轨道之间的能量差值较小，电子容易发生转移；同时，普鲁兰多糖在滑石表面的吸附是通过羟基与滑石表面氧原子成键实现的；多糖类抑制剂与水分子之间存在氢键，通过吸附在滑石表面形成亲水层，从而降低滑石的可浮性；与其他3种抑制剂相比，普鲁兰多糖亲水性更强，只有普鲁兰多糖和羧甲基壳聚糖体系的水分子会在药剂表面大量吸附，其中，普鲁兰多糖对水分子的吸引力最强；普鲁兰多糖体系水分子扩散程度最小；氢键分析显示普鲁兰多糖与水形成的氢键平均键长最短、键角最大、稳定性最好。
陈晔，陆夏羿，吴志强，陈建华

【会议速递】第十一届先进制造技术与应用材料国际学术会议（ICAMMT 2025）
科研会训2025-03-14

湖南省长沙市岳麓区中南大学校本部
TEL: 0731-88830410
Email: csuqkzx@163.com
技术支持：中图科信数智技术（北京）有限公司
技术支持：中图科信数智技术（北京）有限公司
